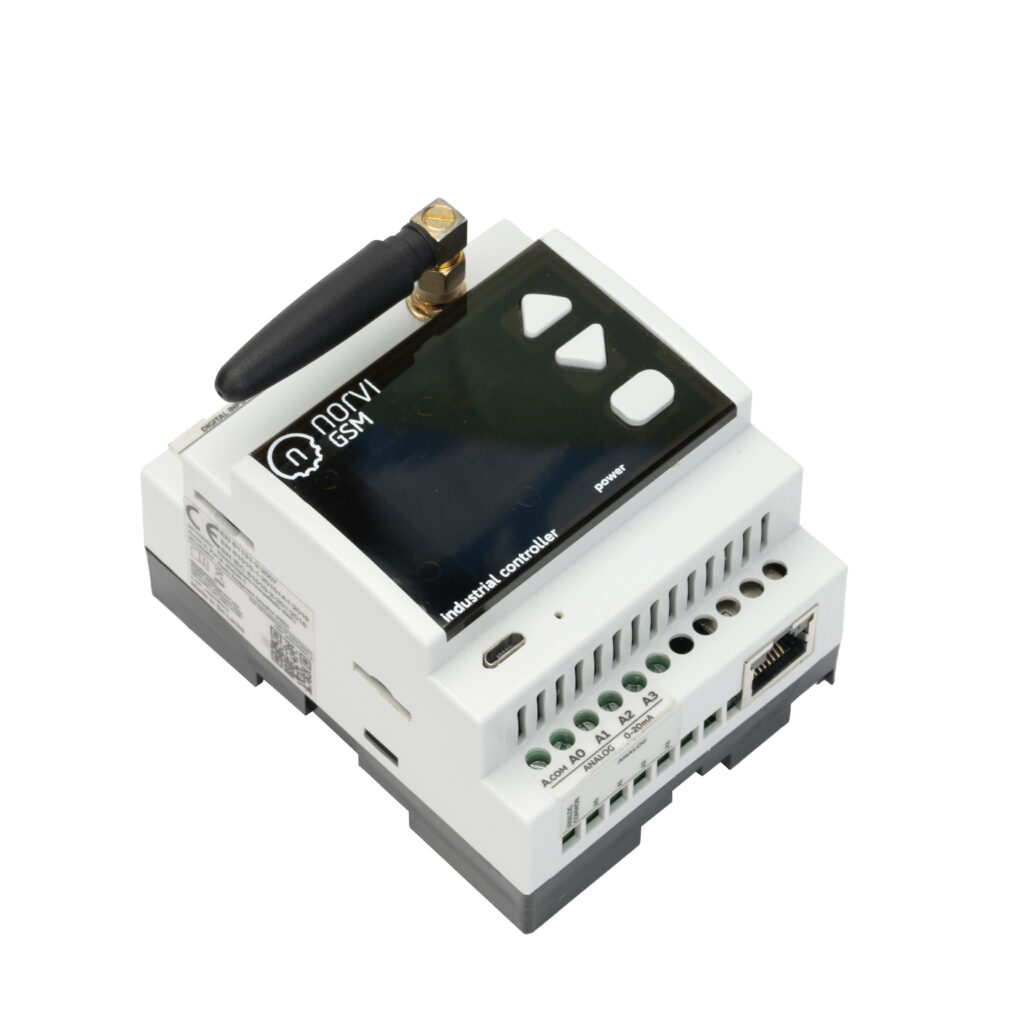

NORVI GSM

Plage de prix : 112,99 € à 172,99 €

  • Module ESP32-WROOM32
  • Connectivité LTE grâce au module QUECTEL EC25
  • Connectivité RS-485
  • Écran OLED 0,96
  • Emplacement pour carte microSD
  • Horloge en temps réel
  • Entrées numériques
  • Entrées analogiques
  • Sorties relais ou transistors
  • Montage sur rail DIN


Délai de livraison 10 à 15 jours

Déclinaisons disponibles

La gamme NORVI GSM est disponible en quatre variantes pour répondre à des besoins spécifiques d’entrées/sorties :

NORVI GSM-AE07-R Sorties relais pour des connexions robustes
NORVI GSM-AE07-T Sorties transistors pour des signaux plus rapides ou sensibles
NORVI GSM-AE04-V Entrées analogiques en tension 0-10 VCC ainsi que des sorties transistors
NORVI GSM-AE04-I Entrées analogiques en courant 4-20 mA ainsi que des sorties transistors

Vous ne savez pas quoi choisir ?

Découvrez notre tableau comparatif pour trouver le produit qui correspond parfaitement à vos besoins !

UGS : ND Catégorie :

Description

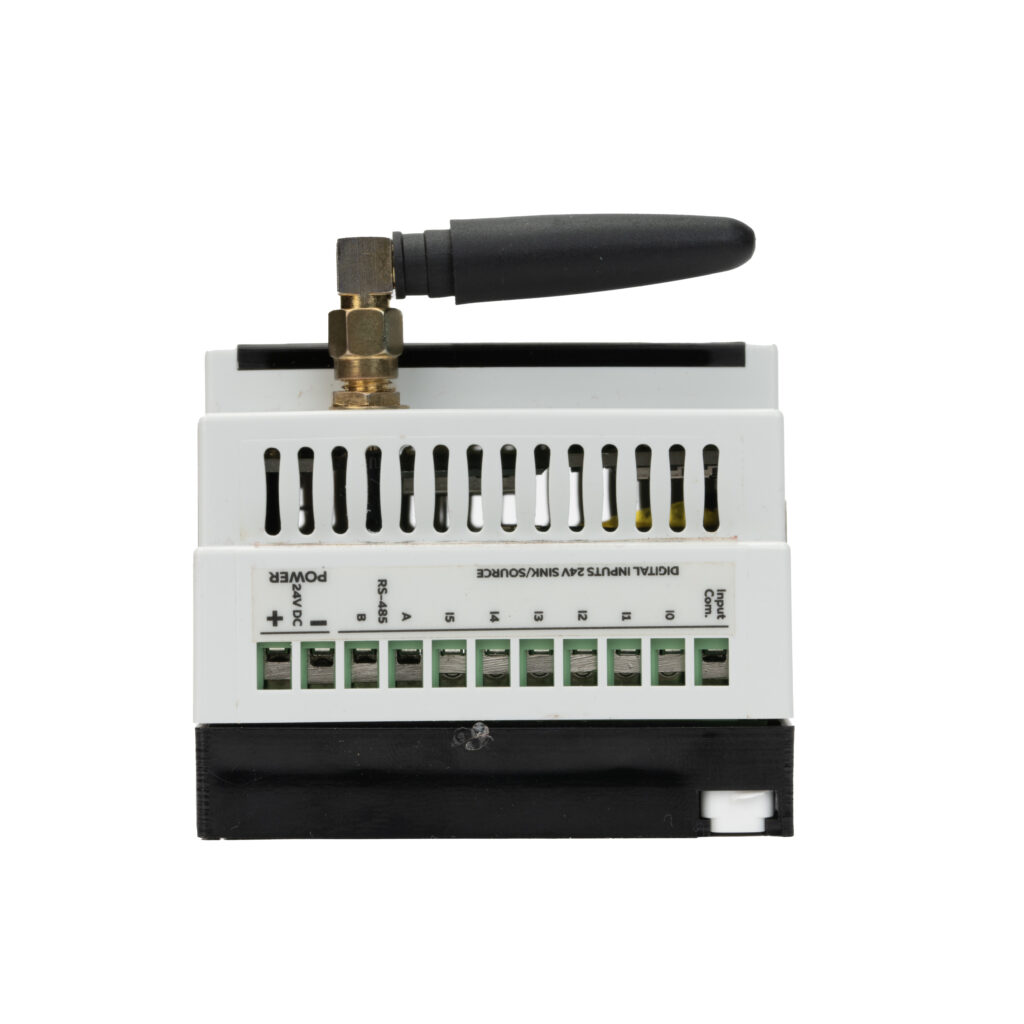

Le NORVI GSM est une solution IoT idéale pour les environnements industriels. Équipé du module ESP32-WROOM32, il propose une connectivité LTE/GSM grâce au module QUECTEL EC25, une communication RS-485, un écran OLED intégré de 0,96″, des entrées numériques, un emplacement pour carte microSD et une horloge temps réel (RTC).

De plus, il offre plusieurs options de sorties, adaptées aux besoins :

  • Sorties relais pour des connexions robustes,
  • Sorties transistors pour des signaux plus rapides ou sensibles,
  • Entrées analogiques en tension ou en courant pour la lecture de capteurs ou d’autres données variées.


Ces configurations personnalisables permettent une grande flexibilité pour des applications spécifiques.

Conçu pour être monté sur rail DIN, le NORVI GSM combine fiabilité et adaptabilité, avec des options de personnalisation pour divers cas d’utilisation.

Faites passer votre projet au niveau supérieur

Pour tirer le meilleur parti de votre NORVI GSM, je vous propose mes services :

    • Programmation embarquée pour intégrer des protocoles de communication et développer des fonctionnalités sur mesure.
    • Création de serveurs MQTT pour un échange de données fluide et sécurisé.
    • Développement d’API web pour récupérer et gérer vos informations.
    • Conception de dashboards interactifs pour visualiser en temps réel les données critiques de vos dispositifs.



👉 Contactez-moi dès aujourd’hui pour un devis sur mesure et bénéficiez de mon expertise pour transformer vos idées en solutions concrètes et performantes.

Caractéristiques

Principal

MCU ESP-WROOM32
Mémoire flash : 4 Mo
ROM : 448 Ko
Mémoire SRAM : 520 Ko
Tension d’alimentation nominale 24 VDC
Communication Wi-Fi / Bluetooth / LTE Cat 4 / RS-485
Entrées 6 ou 7 x entrées numériques
Sorties AE07-R : 6 x sorties relais 5A
AE07-T : 6 x sorties transistors 100mA
AE04-V : 6 x entrées analogiques 0-10 VDC ainsi que 2 x sorties transistors 100mA
AE04-I : 6 x entrées analogiques 4-20 mA ainsi que 2 x sorties transistors 100mA
Affichages Écran et indicateurs OLED 0,96

Certifications

EN 61131-2:2007

EN 61010-1:2010+A1:2019

EN IEC 61010-2-201:2018

2014/30/UE – Compatibilité électromagnétique (CEM)

Annexe III, Partie B, Module C

Environnement

Degré de protection IP  IP20
Altitude de fonctionnement  0 – 2000 mètres
Température de fonctionnement  –10 … +85° C (14…185 °F)
Altitude de stockage  0 – 3000 mètres
Résistance aux chocs  15 gn pour 11 ms
Résistance aux décharges électrostatiques  4 kV au contact 8 kV à l’air
Résistance aux champs électromagnétiques

10 V/m (80 MHz …… 1 GHz)

3 V/m (1,4 MHz …… 2 GHz)

1 V/m (2 MHz …… 3 GHz)

Informations complémentaires

Poids 500 g

Attributs

NORVI GSM-AE07-R

SORTIES RELAIS
Nombre de sorties relais 6
Type de sortie relais Normalement ouvert / SPST / Électromécanique
Courant nominal de contact (résistif) 5 A 30 VCC/250 VCA
Tension de contact maximale 270 VCA., 125 VCC

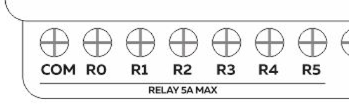

Disposition des terminaux Sortie relais 0 – GPIO12
Sortie relais 1 – GPIO2
Sortie relais 2 – GPIO27
Sortie relais 3 – GPIO4
Sortie relais 4 – GPIO23
Sortie relais 5 – GPIO18

Disposition des terminaux
8 x entrées numériques
7 x entrées numériques 24V CC
4 x sorties relais
6 x sorties relais
Affichage
Affichage 0.96″
LTE
LTE QUECTEL EC25-E
MicroSD
RS-485

NORVI GSM-AE07-T

SORTIES TRANSISTORS
Nombre de sorties de transistors 6
Type de sortie à transistor Collecteur ouvert
Courant maximum absorbé/source (mA) 100 mA
Tension maximale applicable 36 VCC
Fréquence de commutation maximale 1 kHz
Disposition des terminaux Sortie transistor 0 – GPIO12
Sortie transistor 1 – GPIO02
Sortie transistor 2 – GPIO27
Sortie transistor 3 – GPIO04
Sortie transistor 4 – GPIO23
Sortie transistor 5 – GPIO18

Disposition des terminaux
8 x entrées numériques
7 x entrées numériques 24V CC
4 x sorties transistors
6 x sorties transistors
Affichage
Affichage 0.96″
LTE
LTE QUECTEL EC25-E
MicroSD
RS-485

NORVI GSM-AE04-V

ENTRÉES ANALOGIQUES EN TENSION
Nombre d’entrées analogiques 6
Tension des entrées analogiques 0 – 10 VCC
Convertisseur analogique-numérique (CAN) ADS1115
Communication par convertisseur analogique-numérique (CAN) Communication : I2C
SDA – GPIO16
SCL – GPIO17
Adresse – 0x48 et 0x49
Disposition des terminaux Entrée analogique 0 – ADS1115 – AIN0 (0x48)
Entrée analogique 1 – ADS1115 – AIN1 (0x48)
Entrée analogique 2 – ADS1115 – AIN2 (0x48)
Entrée analogique 3 – ADS1115 – AIN3 (0x48)
Entrée analogique 4 – ADS1115 – AIN0 (0x49)
Entrée analogique 5 – ADS1115 – AIN1 (0x49)

Disposition des terminaux
8 x entrées numériques
6 x entrées numériques 24V CC
4 x entrées analogiques
6 x entrées analogiques 0 – 10 VCC
4 x sorties transistors
2 x sorties transistors
Affichage
Affichage 0.96″
LTE
LTE QUECTEL EC25-E
MicroSD
RS-485
MicroSD
MicroSD
RTC
RTC

NORVI GSM-AE04-I

ENTRÉES ANALOGIQUES EN COURANT
Nombre d’entrées analogiques 6
Courant d’entrées analogiques 4 – 20 mA
Convertisseur analogique-numérique (CAN) ADS1115
Communication par convertisseur analogique-numérique (CAN) Communication : I2C
SDA – GPIO16
SCL – GPIO17
Adresse – 0x48 et 0x49

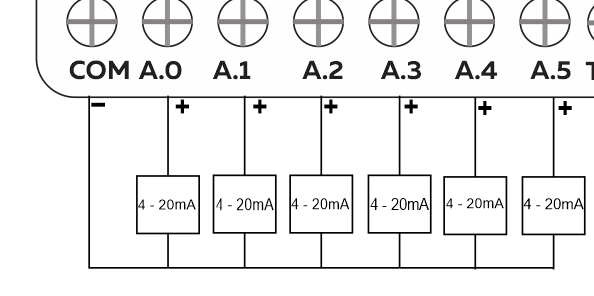

Disposition des terminaux Entrée analogique 0 – ADS1115 – AIN0 (0x48)
Entrée analogique 1 – ADS1115 – AIN1 (0x48)
Entrée analogique 2 – ADS1115 – AIN2 (0x48)
Entrée analogique 3 – ADS1115 – AIN3 (0x48)
Entrée analogique 4 – ADS1115 – AIN0 (0x49)
Entrée analogique 5 – ADS1115 – AIN1 (0x49)

Disposition des terminaux
8 x entrées numériques
6 x entrées numériques 24V CC
4 x entrées analogiques
6 x entrées analogiques 4 – 20 mA
4 x sorties transistors
2 x sorties transistors
Affichage
Affichage 0.96″
LTE
LTE QUECTEL EC25-E
MicroSD
RS-485
MicroSD
MicroSD
RTC
RTC
